PRODUITS DE NEGOCE

treillis soudés

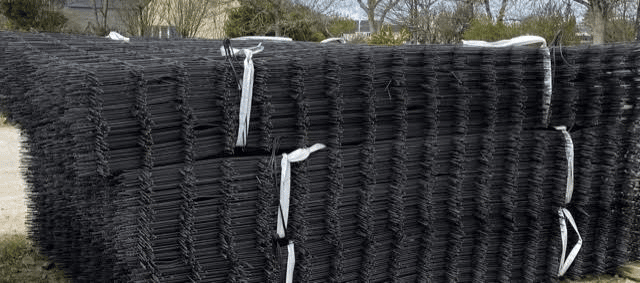

Qu’est-ce-que le treillis soudé ?

Le treillis est une armature métallique qui agit comme une colonne vertébrale pour le béton. Ce dernier supporte le phénomène de compression mais n’a pas de résistance en traction. Le treillis métallique est donc nécessaire pour consolider la structure du béton.

(Auparavant, Des barres isolées étaient utilisées mais l’assemblage était très long, laborieux, et source de danger pour les ouvriers. Maintenant, avec le système des barres soudées, les ouvriers gagnent en productivité et sont davantage en sécurité).

Le diamètre des fils de trame et des fils de chaîne, l’espacement entre les mailles et la quantité d’acier soudé conditionnent l’usage de ces armatures métalliques. Les plaques de 2,4m x 6m sont les plus couramment utilisées.

Nous vendons une gamme de treillis soudés ADETS qui sont élaborés dans le respect des critères de L’Association technique pour le Développement de l’Emploi du Treillis Soudé.

Les critères à prendre en compte pour bien choisir votre treillis soudé sont les dimensions de la dalle, les charges qu’elle va devoir subir et l’environnement dans lequel elle va s’intégrer. Par exemple, le modèle ST25 est utilisé pour couler une
dalle de béton dans une maison individuelle.

Circulation intense, chocs, usure, charges permanentes, le sol industriel est quotidiennement mis à rude épreuve. UN treillis sur mesure, renforcera le dallage en béton en surface et/ou en profondeur pour un usage optimal de vos locaux.

Structurer une construction en béton

Limiter la fissuration d’une surface en Béton

Le treillis de structure aussi appelé treillis structurel (ST) maintient la structure interne d’un ouvrage en béton. Il est particulièrement recommandé lorsque le système électrique d’un bâtiment est complexe, quand l’espace entre deux poutrelles est important et que la dalle de béton est épaisse. Il est incontournable quand l’ouvrage se situe en zone sismique.

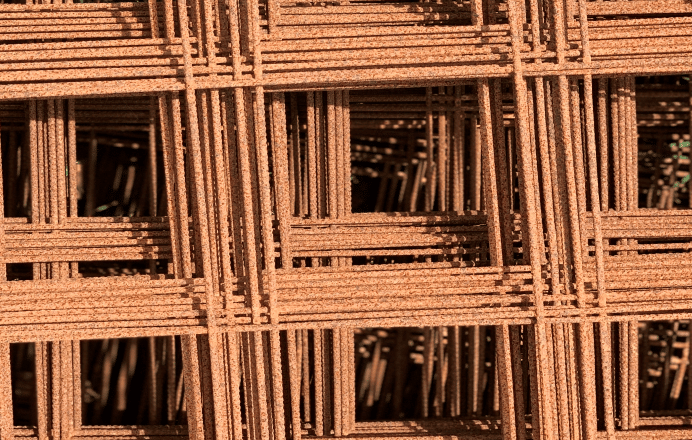

Le treillis soudé de surface aussi appelé Panneau Anti-Fissuration (ou PAF), prévient le morcèlement d’une pièce en béton. Déposé à la surface de l’ouvrage, le diamètre des fils de l’armature est inférieur à 5 mm.

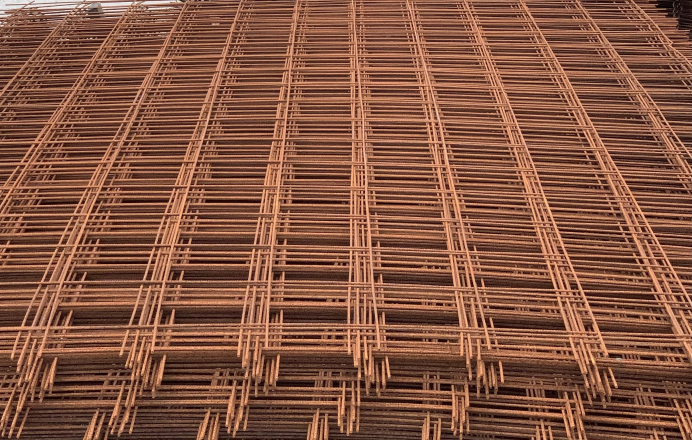

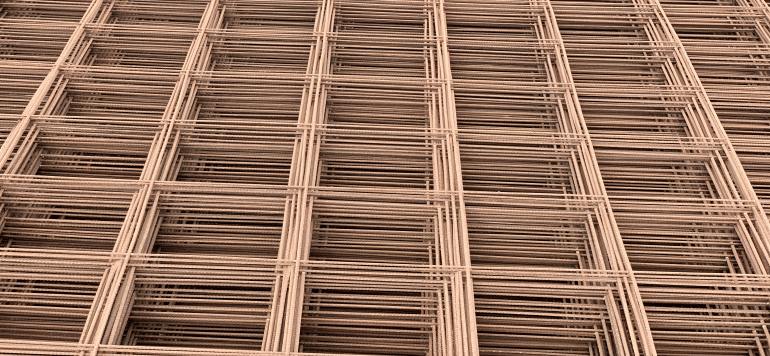

image 2

Les treillis soudés

ST 20

ST 25

Longueur : 6,00 m
Largeur : 2,40 m
Poids : 45,81 Kg
Diamètre des fils : 6/7 mm
Espace entre les fils : 30 cm
Surface totale : 14,40 m2
Surface utile : 11,5 m2

ST 25

ST 30

Longueur : 6,00 m
Largeur : 2,40 m
Poids : 43,50 kg
Diamètre des fils : 7 mm
Espace entre les fils : 30 cm
Surface totale : 14,40 m2
Surface utile : 11,5 m2

ST 35

ST35

Longueur : 6,00 m
Largeur : 2,40 m
Poids : 58 Kg
Diamètre des fils : 7 mm
Espace entre les fils : 30 cm
Surface totale : 14,40 m2
Surface utile : 11,5 m2

ST 50

ST 50 C

Longueur : 6,00 m
Largeur : 2,40 m
Poids : 75,84 kg
Diamètre des fils : 8 mm
Espace entre les fils : 30 cm
Surface totale : 14,40 m2
Surface utile : 11,5 m2
Section par mètre unitaire : 3,85 m

ST 60

ST60

Longueur : 6,00 m
Largeur : 2,40 m
Poids : 100,60 Kg
Diamètre des fils : 9 mm
Espace entre les fils : 20 cm
Surface totale : 14,40 m2
Surface utile : 11,5 m2

ST 15C

ST 15 C

Longueur : 4,00 m
Largeur : 2,40 m
Poids : 21,31 kg
Diamètre des fils : 6 mm
Espace entre les fils : 20 cm
Surface totale : 9,60 m2
Surface utile : 7,20 m2

ST 25C

ST 25 C

Longeur : 6,00 m
Largeur : 2,40 m
Poids : 58 Kg
Diamètre des fils : 7 mm
Espace entre les fils : 15 cm
Surface totale : 14,40 m2
Surface utile : 11,5 m2

ST 25CS

ST 25 CS

Longueur : 3,00 m
Largeur : 2,40 m
Poids : 29 kg
Diamètre des fils : 7 mm
Espace entre les fils : 15 cm
Surface totale : 7,20 m2
Surface utile : 5,75 m2

ST 40C

ST 40 C

Longueur : 6,00 m
Largeur : 2,40 m
Poids : 87 Kg
Diamètre des fils : 7 mm
Espace entre les fils : 10 cm
Surface totale : 14,40 m2
Surface utile : 11,5 m2

ST 50C

ST 50 C

Longueur : 6,00 m
Largeur : 2,40 m
Poids : 113,80 kg
Diamètre des fils : 8 mm
Espace entre les fils : 10 cm
Surface totale : 14,40 m2
Surface utile : 11,5 m2

ST 65C

ST 65 C

Longueur : 6,00 m
Largeur : 2,40 m
Poids : 143,70 kg
Diamètre des fils : 9 mm
Espace entre les fils : 10 cm
Surface totale : 14,40 m2
Surface utile : 11,5 m2

Les Panneaux anti-fissuration

PAF 10

PAF 10

Longueur : 4,20 m
Largeur : 2,40 m
Poids : 18,85 Kg
Diamètre des fils : 5,5 mm
Espace entre les fils : 20 cm
Surface totale : 11,52 m2
Surface utile : 10 m2
Section par mètre unitaire : 1,19 m

PAF C

PAF C

Longueur : 3,60 m
Largeur : 2,40 m
Poids : 10,80 Kg
Diamètre des fils : 4,5 mm
Espace entre les fils : 20 cm
Surface totale : 8,64 m2
Surface utile : 7,00 m2
Section par mètre unitaire : 0,8 m

Chaînages béton

Le béton est une pierre composée d’eau, de sable, de ciment et de gravier. De par sa nature, il se montre résistant à la compression. Mais que ce soit en flexion ou en extension, il montre ses limites assez rapidement en se cassant. Compte-tenu de cette sensibilité à la traction, il devient important de le renforcer avec une armature métallique : le ferraillage béton.

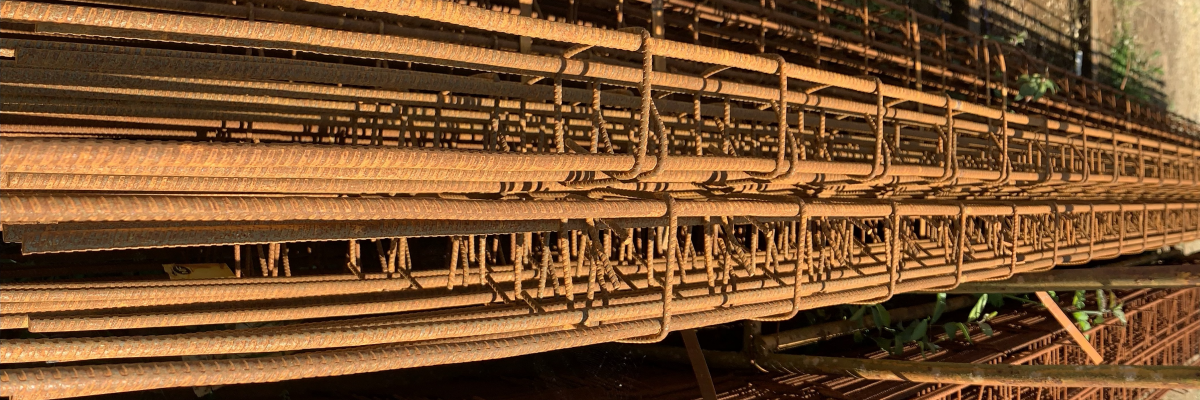

image 1 chaînage

Catalogue des Chaînages

Chainage 10 x 10 x 7

ch 10 X 10

Contient 4 barres Haute Adhérence
de 7 mm de diamètre et des cadres
Haute Adhérence de 5 mm de diamètre.

Espace entre les cadres : 30 cm.

Chainage 10 x 10 x 8

ch 10 X 10

Contient 4 barres Haute Adhérence
de 8 mm de diamètre et des cadres
Haute Adhérence de 5 mm de diamètre.

Espace entre les cadres : 30 cm.

Chainage 10 x 15 x 7

ch10X15

Contient 4 barres Haute Adhérence
de 7 mm de diamètre et des cadres
Haute Adhérence de 5 mm de diamètre.

Espace entre les cadres : 30 cm.

Chainage 10 x 15 x 8

ch10X15

Contient 4 barres Haute Adhérence
de 8 mm de diamètre et des cadres
Haute Adhérence de 5 mm de diamètre.

Espace entre les cadres : 30 cm.

Chainage 15 x 15 x 7

ch 15X15

Contient 4 barres Haute Adhérence
de 7 mm de diamètre et des cadres
Haute Adhérence de 5 mm de diamètre.

Espace entre les cadres : 30 cm.

Chainage 15 x 15 x 8

ch 15X15

Contient 4 barres Haute Adhérence
de 8 mm de diamètre et des cadres
Haute Adhérence de 5 mm de diamètre.

Espace entre les cadres : 30 cm.

Echelle 8

echelle 8

Contient 2 barres Haute Adhérence
de 8 mm de diamètre et un simusoïde
de Haute adhérence 3

Echelle 10

echelle 8

Contient 2 barres Haute Adhérence
de 8 mm de diamètre et un simusoïde
de Haute adhérence 3

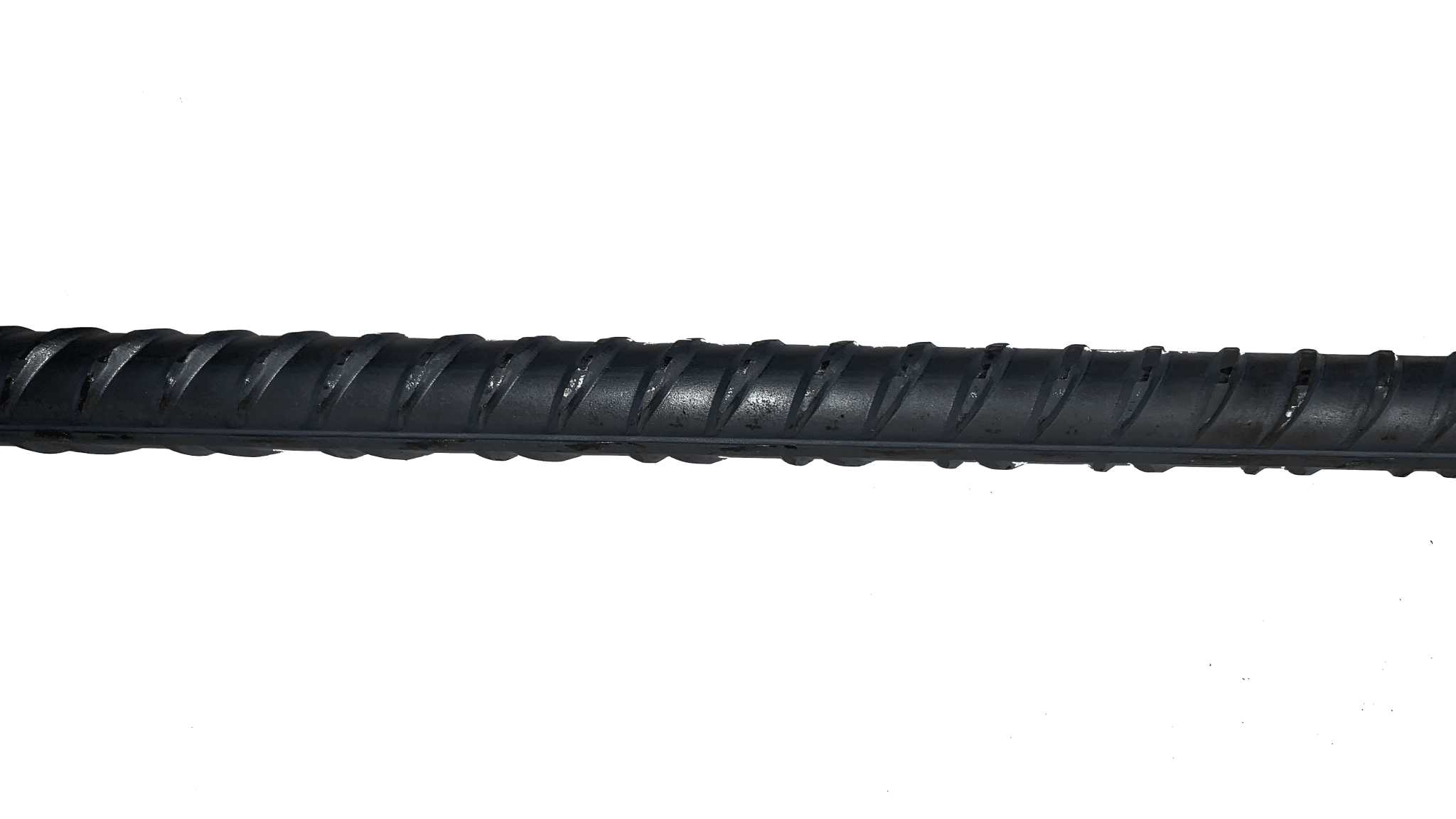

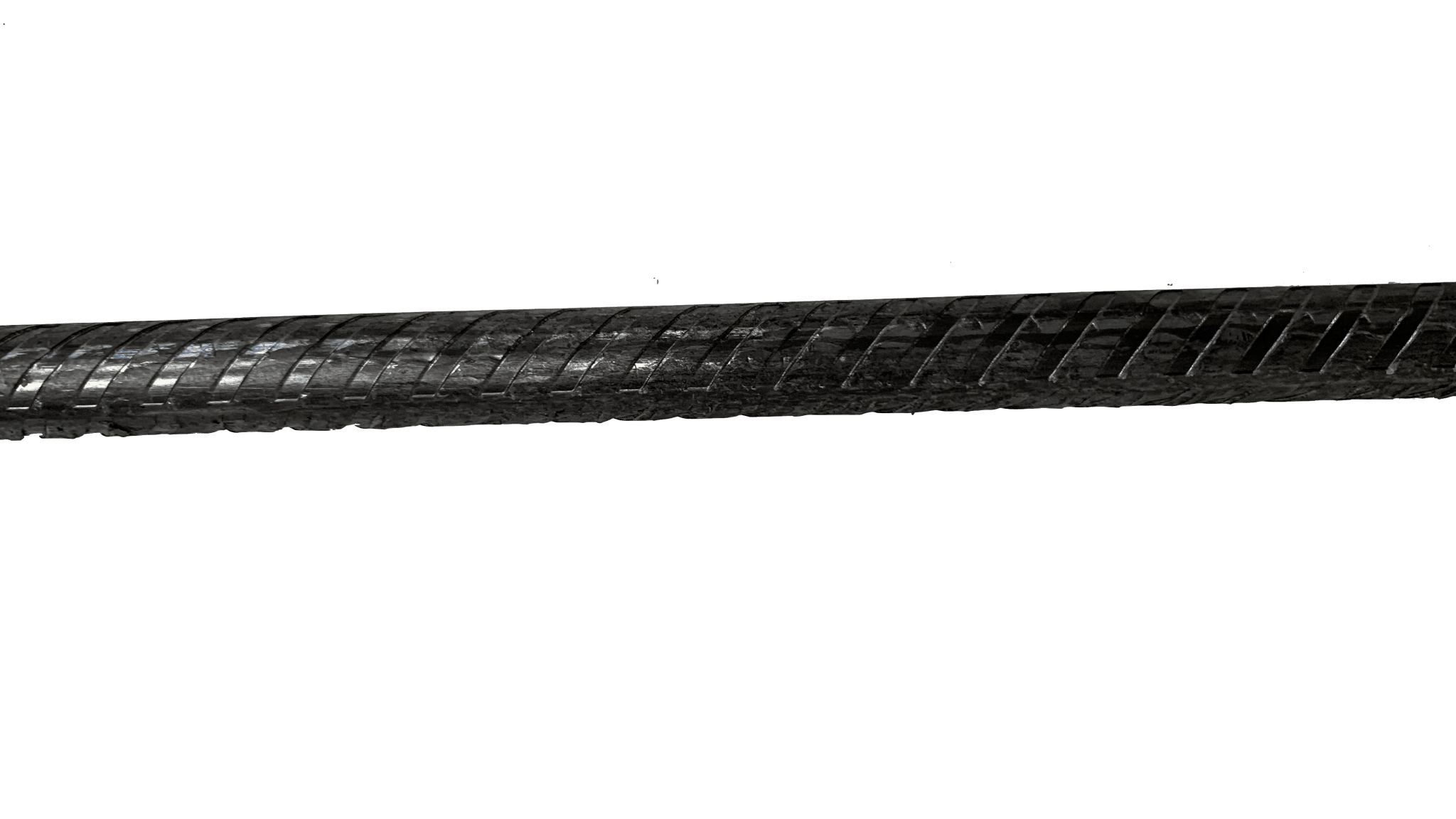

Ronds à béton

– Ronds à béton sur mesure : notre spécialité –

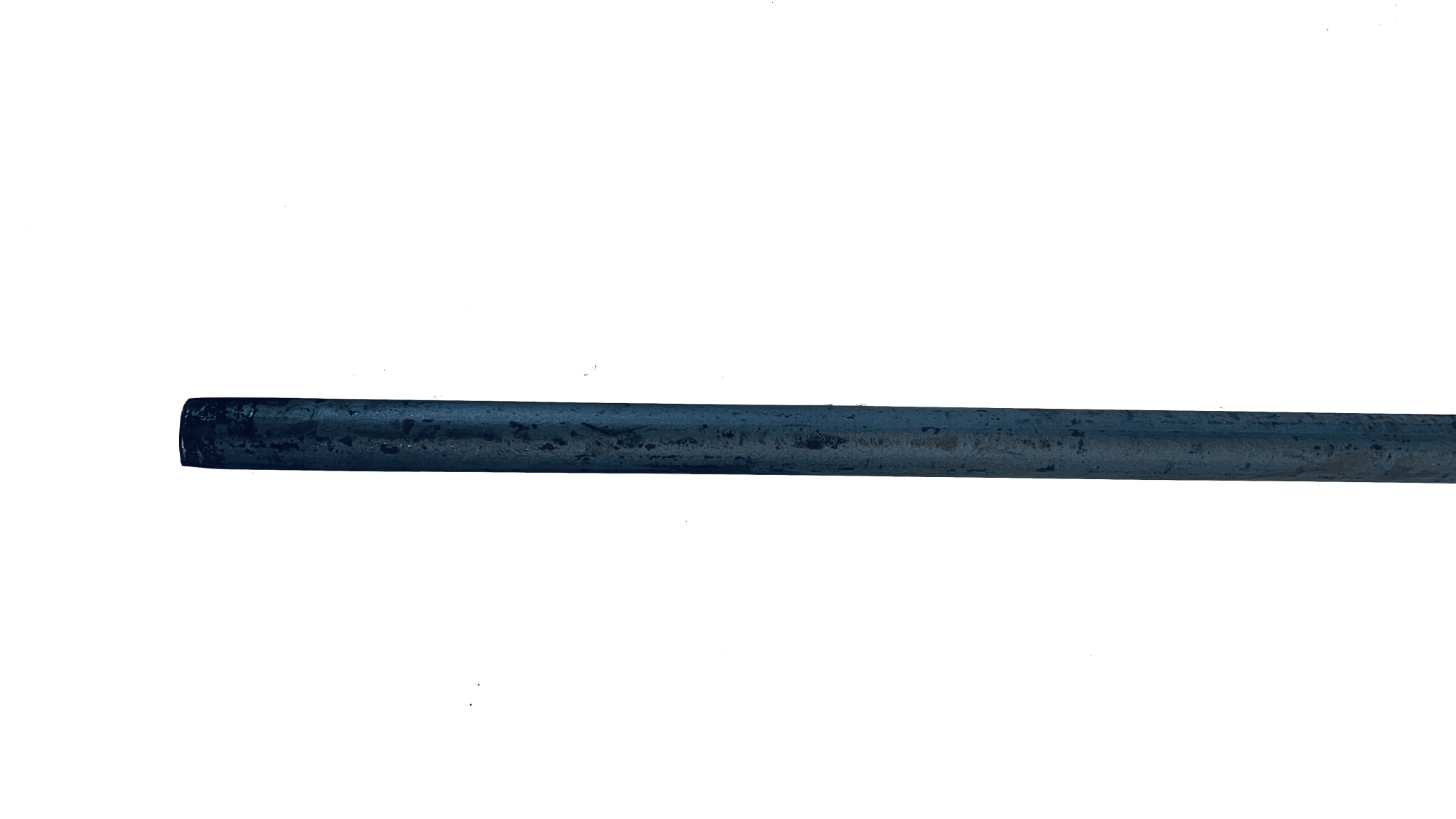

Les ronds à béton sont lisses ou crénelés. Ils sont en acier recyclé et adaptés aux
constructions dans les environnements agressifs.

Les ronds à béton crénelées sont vendues en barres de différentes longueurs pour les diamètres suivants :

HA 8/10/12/14/16/20/25/32 mm

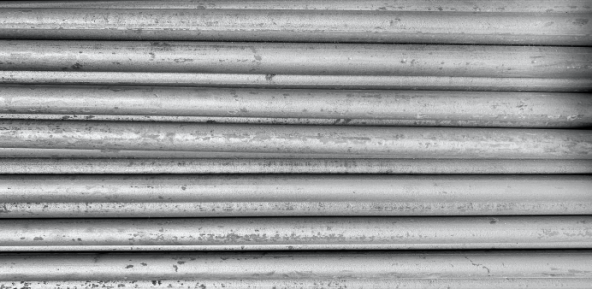

image 1 barres_redi

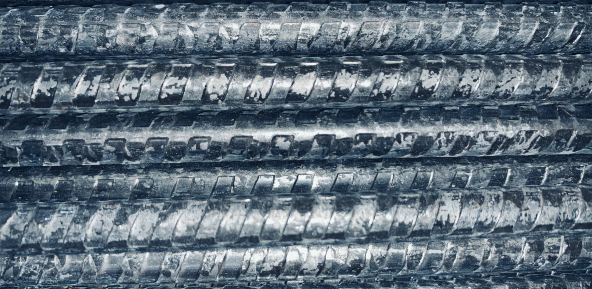

images 2 barres

Les semelles

Dans la construction d’un bâti, il va sans dire que l’équilibre et la stabilité de celui-ci est important, c’est
pourquoi les semelles sont si utiles pour les fondations.

Elles permettent de garantir un équilibre exceptionnel à une construction en étant le lien entre le sol et la
structure.

Les semelles filantes

Idéale pour les sols de résistant de moins de 3 mètres de profondeur, les semelles filantes conviennent notamment à l’élaboration et à la fondation de la plupart des maisons grâce à sa facilité d’utilisation.

Ce type de semelle est parfaitement adapté aux surfaces Peu homogènes.

Les semelles isolées ou pour poteux

Impeccable pour les situations où les poteauxsont éloignés, elles peuvent supporter descharges encore plus lourdes que lessemelles Filantes.

Ce type de semelle est parfaitement adaptéaux surfaces profondes.

Exclusivité SOBREFER :
Les semelles en kit !

Il n’a jamais été aussi facile de monter des poteaux !
Sobrefer vous permet de gagner du temps sur vos chantiers grâce à ses semelles en kit. Grâce à ce type de semelles, vous pouvez directement monter les poteaux dessus.

Catalogue des semelles

– Les semelles Filantes-

S 35 x 8

semelles filantes

Contient 3 barres Haute Adhérence
de 8 mm de diamètre et des cadres
Haute Adhérence de 5 mm de diamètre.

Espace entre les cadres : 30 cm

S 35 x 10

semelles filantes

Contient 3 barres Haute Adhérence
de 8 mm de diamètre et des cadres
Haute Adhérence de 5 mm de diamètre.

Espace entre les cadres : 30 cm

S 45 x 8

semelles filantes

Contient 3 barres Haute Adhérence
de 8 mm de diamètre et des cadres
Haute Adhérence de 5 mm de diamètre.

Espace entre les cadres : 30 cm

– Les semelles pour poteaux –

SP 85

semelles filantes

Longueur : 85 cm
Largeur : 85 cm
Contient 2 x 5 barres
Haute Adhérence de 8
mm de diamètre

SP 100

semelles filantes

Longueur : 100 cm
Largeur : 100 cm
Contient 2 x 5 barres
Haute Adhérence de 10
mm de diamètre

Les Linteaux

Comme les poutres, les linteaux sont les composants du bâtiment qui seront le plus soumis à l’étirement, leur renforcement est primordial. Ainsi, le ferraillage linteau est constitué de 4 fers profilés en U avec de nombreux cadres qui vont servir d’étriers.

L 10

linteaux

Contient 2 barres Haute Adhérence
de 6 mm de diamètre, 2 barres Haute
Adhérence de 10 mm de diamètre et
des cadres Haute Adhérence de 5mm de diamètre.

Espace entre les cadres : 20cm.

Longueur totale : 6m.

L 12

linteaux

Contient 2 barres Haute Adhérence
de 8 mm de diamètre, 2 barres Haute
Adhérence de 12 mm de diamètre et des cadres Haute Adhérence de 6mm de diamètre.

Espace entre les cadres : 20cm.

Longueur totale : 6m.

Les Poteaux

Véritables points d’appuis pour les structures, les poteaux sont certainement les éléments les plus importants pour votre bâti. C’est grâce aux poteaux que votre construction peut supporter les charges lourdes que représentent les linteaux et les dalles. Nos poteaux ont tous une longueur de 6 Mètres Linéaire.

image 1 chaînage

PO 10 x 10

po10 X 10

Contient 2 barres Haute Adhérence de 8
mm de diamètre, 2 barres Haute
Adhérence de 10 mm de diamètre et des
cadres Haute Adhérence de 5 mm de diamètre.

Espace entre les cadres 30 cm.

PO 10 x 15

po10 X 15

Contient 2 barres Haute Adhérence de 8
mm de diamètre, 2 barres Haute
Adhérence de 10 mm de diamètre et des
cadres Haute Adhérence de 5 mm de diamètre.

Espace entre les cadres 30 cm.

PO 15 x 15

po15X15

Contient 2 barres Haute Adhérence de 8
mm de diamètre, 2 barres Haute
Adhérence de 10 mm de diamètre et des
cadres Haute Adhérence de 5 mm de diamètre.

Espace entre les cadres 30 cm.

PO 15 x 20

po15X20

Contient 2 barres Haute Adhérence de 8
mm de diamètre, 2 barres Haute
Adhérence de 10 mm de diamètre et des
cadres Haute Adhérence de 5 mm de diamètre.

Espace entre les cadres 30 cm.

PO 15 x 25

po15x25

Contient 2 barres Haute Adhérence de 8
mm de diamètre, 2 barres Haute
Adhérence de 10 mm de diamètre et des
cadres Haute Adhérence de 5 mm de diamètre.

Espace entre les cadres 30 cm.

Les poutres

Placées à l’horizontale, les poutres ont pour fonction de recevoir et transmettre les charges qu’elle supporte aux appuis qui sont constitués par les poteaux.

Si les poteaux permettent l’équilibre des murs, les poutres permettent l’équilibre des sols et des plafonds et sont donc tout aussi important que ces derniers.

image 1 chaînage

P 10 x 20

P 10 x 20

Contient 2 barres Haute
Adhérence de 8mm de diamètre,
2 barres Haute Adhérence de
14 mm de diamètre et des cadres
Haute Adhérence de 5mm de diamètre.

Espace entre les cadres : 20 cm.

P 10 x 30

P 10 x 30

Contient 2 barres Haute
Adhérence de 8mm de diamètre,
2 barres Haute Adhérence
de 14 mm de diamètre et des
cadres Haute Adhérence de
5mm de diamètre.

Espace entre les cadres : 20 cm.

P 15 x 20

P 15 X 20

Contient 2 barres Haute
Adhérence de 8mm de diamètre,
2 barres Haute Adhérence
de 14 mm de diamètre et des
cadres Haute Adhérence de
5mm de diamètre.

Espace entre les cadres : 20 cm.

P 15 x 30

P 15 X 20-2

Contient 2 barres Haute Adhérence
de 8mm de diamètre, 2 barres Haute
Adhérence de de 14 mm de diamètre et
des cadres Haute Adhérence de 5mm de diamètre.

Espace entre les cadres : 20 cm.

Les accessoires

– Les écarteurs de nappes –

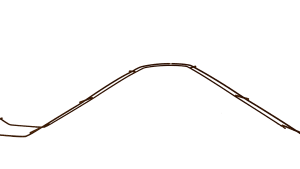

– Les chaises zigzag –

C’est un type d’écarteur nappe treillis
soudé qui garantit l’espacement entre
deux treillis d’armatures. Ces treillis
peuvent être horizontaux ou verticaux.
Il est pratique de l’utiliser sur le béton
de parement et le béton structurel.

Longueur : 2 mètres linéaires
largeur 20, 40, 50, 70, 90, 110, 130 ou 150 mM.

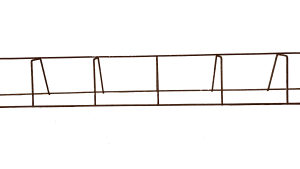

– les chaises en U –

C’est le type d’écarteur qui est le plus
privilégié pour une dalle à armature
unique avec un enrobage supérieur à 60 mm.
Ce genre de sabot en fibrobéton est
couramment utilisé pour servir d’appui
sur du sable ou d’autres surfaces mouvantes.

Longueur : 2 mètres linéaires
largeur 20, 40, 50, 70, 90, 110, 130 ou 150 mM.

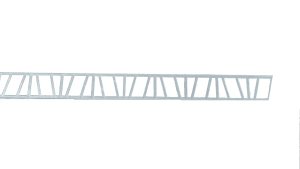

– les rapides perforés –

Autrement appelés “écarteurs plastiques”,
les rapides perforés ont un profil linéaire
de 2 mètres linéaires possédant des
ouvertures latérales de 3 cm de hauteur.
Ils sont parfaitement adaptés pour une
application horizontale.

Profil linéaire : 2 mètres linéaires
Ouverture latérales : 3cm de hauteur

– Les boites d’attente –

Elles sont utilisées dans les ouvrages en béton, là où des armatures continues
sont exigées et QUE POUR DES RAISONS TECHNIQUES, ELLES NE PEUVENT ËTRE Réalisées
en une seule fois. La boîte d’attente est apposée sur le coffrage. Puis au
décoffrage, on enlève le couvercle et les aciers internes sont dépliés.

BA 06 x 300

boites d_attente

Longueur : 2,40 m

BA 08 x 200

boites d_attente

Longueur : 2,40 m

BA 10 x 200

boites d_attente

Longueur : 2,40 m
